護欄板安裝流程

一、波形護欄立柱放線 ：

①、立柱應根據設計圖紙進行放線，并以橋梁、通道、涵洞、立交、平交等為控制點，進行測距定位，可利用調整段調節間距，并利用分配方法處理間距零頭數。

②、為準確放樣和保證波形護欄的線形，隔段進行樁號復核和閉合。

③、立柱放樣后，應調查每根立柱位置的地表狀態，如遇地下通訊管線、泄水等，或涵洞頂部埋置深度不足時，應調整某些立柱的位置，改變立柱固定方式

二、波形護欄立柱安裝：

①、根據設計圖紙進行立柱鉆孔，并檢查使之與道路線形相協調。

②、如路肩基本情況允許，采用打入法設置立樁，施工時應精確定位，立柱打入土中應至設計深度，當打入過深時，不得只將立柱部拔出加以矯正，而須將其全部拔出，待基礎壓實后重新打入。

③、立柱打入困難時，可采用鉆孔法或開挖法安裝立柱。采用鉆孔法安裝，立柱定位后應與路基相同的材料回填，并分層夯填密實;采用開挖法埋設立柱，回填土應采用良好的材料并分層夯實(每層厚不超過15cm)，回填土的壓實度不應小于相鄰原狀土。

④、設置于構造物中的波形護欄立柱，施工一般在結構物施工時已做好砼基礎。采用預留孔基礎時，應先清除孔內雜物，吸干孔內積水，將化好的瀝青在孔底涂一遍，然后放入立柱，控制好標高。即可在立柱周圍注砂。在灌砂時一定要保持立柱的正確位置和垂直度。把砂振實后，即可用瀝青封口，防止雨水漏入孔內。

⑤、瀝青路面段的立柱施工時，柱坑從路基到面層下5cm采用與路基相同的材料回填并分層夯實，余下部分采用與路面相同材料回填并夯實。

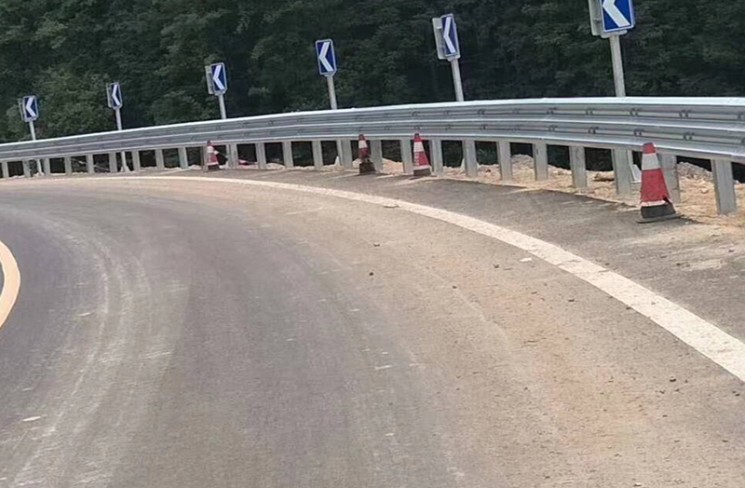

⑥、立柱安裝就位后，其水平方向和豎直方向形成平順的線形。

⑦、漸變段的端部波形護欄施工時，應按設計規定的坐標嚴格控制其立柱位置，注意拋物線形。三、波形護欄板安裝：

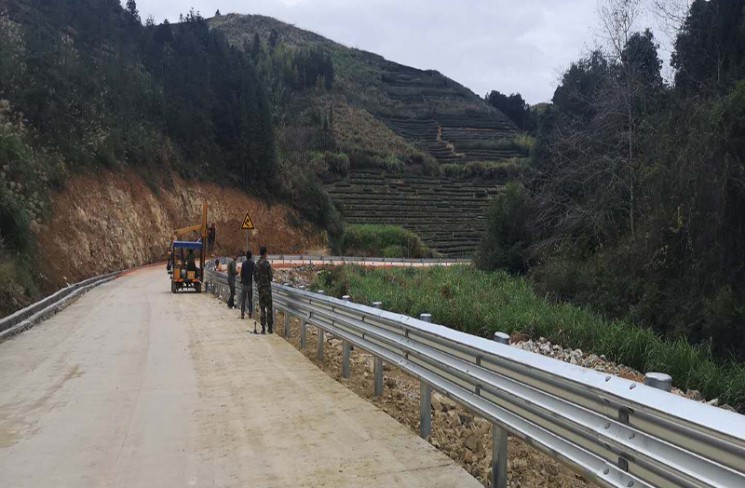

①、波形梁安裝時，通過拼接螺栓相互拼接，并由連接螺栓固定于立柱或橫梁上。波形梁拼接方向是安裝的關鍵，施工時保證搭接方向應與行車方向一致。

②、波形梁在安裝過程中應不斷進行調整，因此連接螺栓及拼接螺栓不宜過早擰緊，以便在安裝過程中利用波形梁的長圓孔及時進行調整，使其形成平順的線形，避免局部凹凸。

③、安裝時波形梁頂面應與道路豎曲線相協調。并檢查波形護欄的線形，當確定線形比較直順和流暢時，方可擰緊螺栓。
